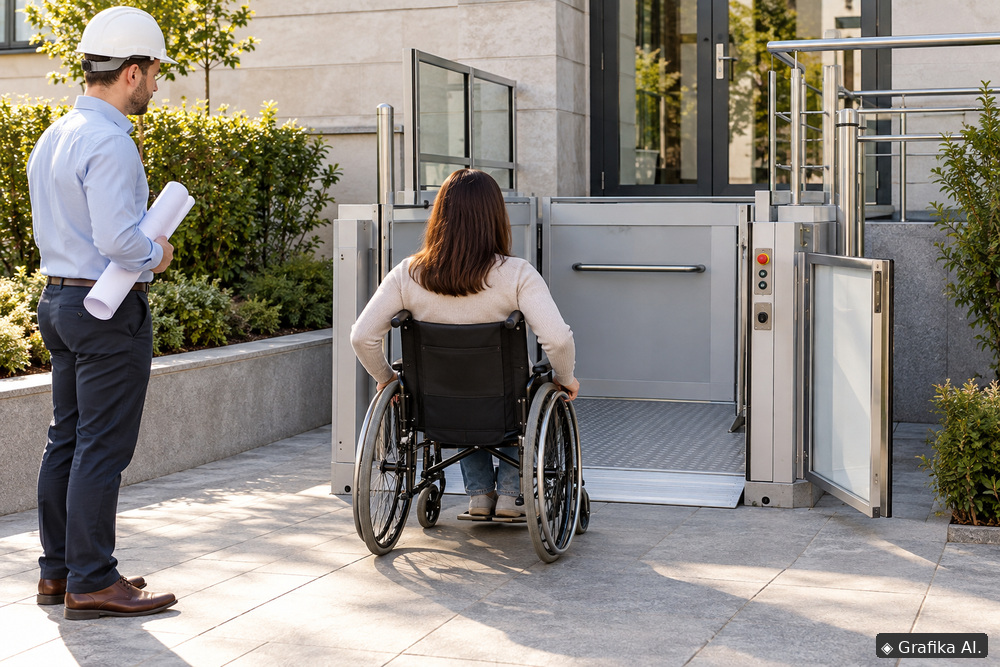

Dlaczego przestrzeń manewrowa przed platformą pionową jest równie ważna jak jej udźwig?

Platforma pionowa może mieć udźwig 315 lub 400 kg, a mimo to okazać się bezużyteczna dla osoby poruszającej się na wózku. Wystarczy zbyt wąski dojazd, brak miejsca na skręt albo furtka otwierająca się w stronę, w której użytkownik musi manewrować. Samo podniesienie wózka na odpowiednią wysokość nie rozwiązuje problemu dostępności. Trzeba jeszcze bezpiecznie wjechać na podest i z niego zjechać.

Przestrzeń manewrowa przed platformą pionową ma więc takie samo znaczenie praktyczne jak jej udźwig i wymiary użytkowe. Decyduje o tym, czy osoba na wózku dostanie się do urządzenia samodzielnie, czy będzie potrzebowała pomocy, a czasem również o tym, czy montaż w danym miejscu w ogóle ma sens. Najwięcej błędów powstaje wtedy, gdy inwestor sprawdza wymiary samej platformy, ale pomija tor dojazdu, sposób otwierania drzwi oraz warunki na górnym przystanku.

Dlaczego odpowiedni udźwig nie wystarczy do bezpiecznego korzystania z platformy?

Udźwig nominalny określa maksymalne dopuszczalne obciążenie urządzenia, a nie jego przydatność dla konkretnego użytkownika. W praktyce należy sprawdzić trzy oddzielne parametry:

• Udźwig – łączną masę osób i wyposażenia przewożonego na platformie.
• Wymiary użytkowe podestu – faktyczną przestrzeń dostępną dla wózka, z uwzględnieniem barierek, elementów sterowania i zabezpieczeń.
• Przestrzeń manewrową na zewnątrz – wolne miejsce potrzebne do podjechania, ustawienia wózka względem wejścia oraz opuszczenia platformy na obu poziomach.

Nie wolno utożsamiać wymiarów użytkowych podestu z gabarytami całego urządzenia. Platforma zajmująca określoną powierzchnię na rzucie budowlanym może oferować mniejszą przestrzeń dla pasażera, ponieważ część miejsca zajmują konstrukcja nośna, prowadnice, osłony lub elementy bramek. Z kolei nawet duża powierzchnia podestu nie zastąpi wolnego pola przed wejściem.

Ministerialne standardy projektowania dostępności wskazują dla podnośnika pionowego zalecane minimum 90 × 140 cm powierzchni platformy oraz 315 kg udźwigu. Są to zalecenia projektowe, a nie uniwersalna specyfikacja obowiązująca dla każdego urządzenia i każdego budynku. Ostateczny dobór wymaga sprawdzenia przeznaczenia obiektu, właściwych przepisów oraz dokumentacji konkretnego producenta.

Przykładowo osoba ważąca 85 kg korzysta z wózka elektrycznego o masie 145 kg. Łączne obciążenie wynosi 230 kg. Platforma o udźwigu 315 kg zapewnia w tym przypadku zapas 85 kg. Jeżeli jednak razem z użytkownikiem miałby podróżować opiekun ważący 80 kg, obciążenie wzrosłoby do 310 kg. Nominalny limit nadal nie zostałby przekroczony, ale pozostałoby tylko 5 kg zapasu, bez uwzględnienia dodatkowego bagażu lub wyposażenia.

To przykład obliczeniowy, a nie opis konkretnej instalacji. Pokazuje jednak, dlaczego udźwig trzeba liczyć dla rzeczywistego sposobu użytkowania. Jednocześnie należy sprawdzić, czy opiekun w ogóle może znajdować się na podeście razem z wózkiem. Dopuszczenie takiego przewozu zależy od konstrukcji, liczby przewidzianych pasażerów oraz instrukcji producenta. Sam fakt, że masa mieści się w limicie, nie oznacza wystarczającej ilości miejsca ani zgody na taki sposób użytkowania.

Drugim problemem jest wielkość i konstrukcja wózka. Podnóżki, podpórki łydek, zagłówek, wysunięty joystick czy dodatkowy osprzęt zwiększają jego rzeczywiste gabaryty. Dwa wózki o tej samej szerokości siedziska mogą potrzebować zupełnie innej przestrzeni do wjazdu.

Typowy błąd polega na mierzeniu samej szerokości wózka między kołami. Tymczasem podczas skrętu przednie podnóżki mogą zataczać znacznie większy łuk, a przy cofaniu wystająca tylna część wózka wymaga dodatkowego miejsca. Wózek elektryczny z napędem centralnym zachowuje się przy manewrowaniu inaczej niż model z napędem tylnym.

Kiedy większy udźwig ma sens? Gdy urządzenie będzie obsługiwać cięższe wózki elektryczne, użytkowników z dodatkowym wyposażeniem albo – jeżeli konstrukcja na to pozwala – osoby podróżujące razem z opiekunem. Nie ma natomiast sensu dopłacać wyłącznie do większego udźwigu, jeśli rzeczywistym ograniczeniem jest zbyt mały podest lub niewykonalny skręt przed bramką.

Najpierw trzeba ustalić maksymalną masę przewożonego zestawu i jego gabaryty, a następnie dobrać urządzenie spełniające oba warunki. Zamiana tych etapów często kończy się zakupem platformy o dobrych parametrach katalogowych, lecz niedopasowanej do konkretnego wózka.

Ile miejsca potrzeba przed platformą pionową i dlaczego 150 × 150 cm nie zawsze wystarczy?

Pole manewrowe 150 × 150 cm jest częstym punktem odniesienia przy projektowaniu dostępności architektonicznej. Nie stanowi jednak automatycznie uniwersalnego wymogu prawnego dla każdej platformy pionowej, niezależnie od rodzaju budynku i układu wejścia.

Standardy projektowania budynków dla osób z niepełnosprawnościami, publikowane w ministerialnym serwisie Budowlane ABC, pokazują, że zapotrzebowanie na przestrzeń zależy od rodzaju manewru. Jako orientacyjne parametry projektowe wskazują:

• 150 × 150 cm – dla obrotu o 90 stopni;
• 160 × 160 cm – dla pełnego obrotu wózka w przedstawionym wariancie;
• 150 × 180 cm – dla skrętu o 90 stopni podczas jazdy;
• 200 × 200 cm – dla obrotu wokół nieruchomego punktu osi obrotu.

Nie są to wymiary, które należy bez zastanowienia przypisać wszystkim wózkom. Duże wózki elektryczne, skutery, modele z wydłużonym podwoziem lub wyposażeniem rehabilitacyjnym mogą wymagać znacznie większego pola. Nawet przy mniejszym wózku ostateczny rezultat zależy od kierunku podjazdu, pozycji użytkownika i dostępności miejsca na korektę toru jazdy.

Dobrym przykładem jest platforma montowana przy wejściu do starszego budynku, w którym chodnik przebiega równolegle do elewacji. Użytkownik nie nadjeżdża wtedy na wprost, lecz musi wykonać skręt o 90 stopni tuż przed bramką.

Jeżeli konstrukcja platformy znajduje się blisko ściany, a z drugiej strony stoją barierki, sam prostokąt o wymiarach 150 × 150 cm może nie zapewnić płynnego wjazdu. Podnóżki podczas skrętu zbliżają się do ościeżnicy, a tylne koła wymagają dodatkowej przestrzeni. Użytkownik zaczyna wykonywać kilka korekt, co przy pochyłości terenu lub mokrej nawierzchni dodatkowo utrudnia manewr.

W takim układzie lepiej rozważyć zwiększenie pola dojazdowego, zmianę położenia platformy albo przeprojektowanie wejścia tak, aby wózek mógł podjechać możliwie prosto. Większy podest nie naprawi nieprawidłowej geometrii dojazdu.

Osobnej analizy wymaga konfiguracja wejścia i wyjścia. Dostępne są urządzenia z przejazdem na wprost, wejściem i wyjściem pod kątem 90 stopni, a także rozwiązania, w których użytkownik opuszcza platformę tą samą stroną, którą na nią wjechał. Nie wszystkie konfiguracje są dostępne w każdym modelu.

Przejazd na wprost jest szczególnie wygodny, gdy na dolnym i górnym przystanku można zapewnić odpowiednio ustawione dojścia. Ogranicza potrzebę zawracania na podeście. Wyjście boczne bywa korzystne przy nietypowej zabudowie, ale wymaga sprawdzenia możliwości skrętu. Powrót przez tę samą bramkę może natomiast oznaczać konieczność cofania lub obracania wózka, co dla części użytkowników jest niewygodne albo niewykonalne bez asysty.

Nie można też pomijać skrzydła drzwiowego i bramki bezpieczeństwa. Pole manewrowe liczone przy zamkniętej bramce może w rzeczywistości zostać częściowo zajęte po jej otwarciu. Trzeba ustalić kierunek otwierania, rzeczywistą szerokość światła przejścia, położenie klamki oraz przestrzeń potrzebną do bezpiecznego zamknięcia zabezpieczenia.

Jeżeli użytkownik musi podjechać na wprost, a otwarte skrzydło zmusza go do cofania i skręcania, problem nie zniknie po zwiększeniu udźwigu. Pomocny może być odpowiednio dobrany automatyczny napęd bramki, ale tylko wtedy, gdy istnieje wystarczająca przestrzeń do jej otwarcia i zapewniono wymagane zabezpieczenia.

Najbardziej wiarygodnym sprawdzianem jest próba w skali 1:1. Jeszcze przed zamówieniem urządzenia można wyznaczyć na posadzce taśmą obrys konstrukcji, światło wejścia, pozycję otwartej bramki oraz granice dostępnego pola manewrowego. Następnie należy przejechać całą trasę rzeczywistym wózkiem przyszłego użytkownika, uwzględniając opiekuna, jeżeli jego obecność jest potrzebna.

Próba powinna obejmować podjazd, skręt, ustawienie przed wejściem i zaplanowany sposób wyjazdu. Trzeba ją przeprowadzić osobno dla dolnego i górnego przystanku. Sprawdzenie na płaskiej podłodze nie odtworzy jednak w pełni zachowania wózka na istniejącym nachyleniu czy przy docelowym progu. Dlatego pomiary wysokości, spadków i przeszkód pozostają obowiązkowym elementem oceny technicznej.

Jak zaplanować oba przystanki, drzwi i sterowanie, żeby platforma była naprawdę dostępna?

Miejsce montażu należy rozpatrywać jako całą trasę komunikacyjną, nie tylko punkt, w którym stanie urządzenie. Platforma pionowa powinna łączyć dwa funkcjonalne, dostępne poziomy. Jeśli na jednym z nich użytkownik nie może bezpiecznie zawrócić, otworzyć drzwi albo dostać się do dalszej części budynku, zastosowanie urządzenia nie rozwiązuje bariery architektonicznej.

Przykładowo na dolnym poziomie znajduje się duży, utwardzony plac, natomiast na górnym platforma kończy bieg przy niewielkim spoczniku prowadzącym bezpośrednio do drzwi otwieranych na zewnątrz. Sam podjazd może być bezproblemowy. Po przyjeździe na górę użytkownik musi jednak jednocześnie ominąć skrzydło drzwiowe, wyjechać z platformy i ustawić wózek na spoczniku.

Jeżeli brakuje miejsca, pojawia się ryzyko uderzenia podnóżkami w ościeżnicę, utknięcia między otwartymi skrzydłami lub konieczności cofania w stronę krawędzi. Rozsądnym rozwiązaniem może być powiększenie spocznika, zmiana układu drzwi albo przesunięcie lokalizacji platformy. Nie zawsze najtańsza pozycja montażowa jest tą, która pozwala później korzystać z urządzenia.

Przed wyborem modelu trzeba przeprowadzić kontrolę kilku elementów.

• Tor dojazdu: sprawdzić szerokość przejazdu, lokalizację przeszkód, nachylenie nawierzchni oraz możliwość wykonania skrętu bez wielokrotnego cofania.
• Oba przystanki: zmierzyć rzeczywiste wolne pole na dole i na górze, z uwzględnieniem barierek, ścian, otwartych drzwi oraz wyposażenia budynku.
• Bramki i drzwi: zweryfikować kierunek otwierania, światło przejścia, działanie blokad, możliwość obsługi klamek oraz przestrzeń potrzebną do przejazdu po otwarciu skrzydła.
• Elementy sterowania: sprawdzić, czy użytkownik dosięga przycisku przywołania z wózka, może zatrzymać się przed panelem i nie musi wychylać się nad schodami lub przeszkodą.
• Obecność opiekuna: ustalić, czy asysta będzie odbywała się z zewnątrz, czy razem z użytkownikiem na platformie, oraz czy takie rozwiązanie dopuszcza dokumentacja urządzenia.
• Warunki zewnętrzne: sprawdzić odwodnienie, odporność urządzenia na pogodę, właściwości antypoślizgowe nawierzchni i możliwość usuwania śniegu oraz lodu.
• Bezpieczeństwo budynku: upewnić się, że lokalizacja nie narusza wymagań dotyczących przejść, komunikacji i dróg ewakuacyjnych.

W praktyce szczególnie łatwo przeoczyć usytuowanie przycisków. Panel może znajdować się na prawidłowej wysokości, ale jednocześnie być umieszczony za otwartym skrzydłem bramki albo tak blisko narożnika, że osoba na wózku nie podjedzie do niego w pozycji pozwalającej na wygodną obsługę.

Podobnie jest z urządzeniami wymagającymi przytrzymania przycisku podczas jazdy. Użytkownik musi mieć możliwość obsługi sterowania przez cały przejazd bez nadmiernego skręcania tułowia i bez kolizji dłoni lub łokcia z elementami konstrukcji. Jeżeli potrzebna jest pomoc opiekuna, należy sprawdzić dostęp do dopuszczonych przez producenta elementów sterowania i sposób prowadzenia takiej asysty.

W instalacjach zewnętrznych dochodzi jeszcze problem pogody. Woda zbierająca się przed dolną bramką może zamarzać zimą, a śnieg ogranicza faktyczną szerokość dojścia. Odwodnienie nie powinno kierować wody w stronę mechanizmu ani tworzyć zastoin w strefie wsiadania. Nawierzchnia musi zachowywać odpowiednią przyczepność także po deszczu.

Zadaszenie lub osłona przed opadami może poprawić warunki użytkowania, ale nie zastąpi poprawnego odwodnienia i rozwiązania dopuszczonego przez producenta do pracy na zewnątrz. Trzeba też przewidzieć dostęp serwisowy, ponieważ zbyt ciasna zabudowa utrudnia przeglądy, naprawy i wymianę podzespołów.

Istotne są także formalności. Urządzenia do przemieszczania osób z niepełnosprawnościami podlegają dozorowi technicznemu. Dla urządzeń objętych dozorem pełnym przed rozpoczęciem eksploatacji konieczne są rejestracja i decyzja zezwalająca na użytkowanie wydana przez właściwy organ dozoru. Sam montaż i uruchomienie przez instalatora nie zastępują tych czynności. Urządzenie trzeba następnie eksploatować i konserwować zgodnie z obowiązującymi wymaganiami oraz instrukcją.

Dokumentacja producenta powinna precyzować między innymi wymagane miejsce montażowe, wymiary podestu, układ przystanków, sposób mocowania, parametry zasilania i ograniczenia użytkowania. Rysunki techniczne są tu ważniejsze od orientacyjnych wymiarów podawanych w reklamie. Na przykład producenci tacy jak Lehner Lifttechnik oferują urządzenia o różnych wymiarach podestów i parametrach udźwigu, a Garaventa Lift dokumentuje odmienne konfiguracje wejścia i wyjścia. Nie oznacza to, że każdą konfigurację można zastosować w dowolnym budynku.

Polskie standardy dostępności dodatkowo wskazują, że platformy pionowe nie powinny być automatycznym zamiennikiem odpowiednio zaprojektowanego dźwigu osobowego lub pochylni. Ich zastosowanie jest szczególnie uzasadnione tam, gdzie występują ograniczenia przestrzenne, konstrukcyjne albo konserwatorskie. W intensywnie użytkowanym obiekcie publicznym, gdy istnieje możliwość montażu dostępnego dźwigu, platforma może być mniej wygodnym rozwiązaniem ze względu na sposób obsługi, prędkość i ograniczoną przepustowość.

Przed zatwierdzeniem projektu trzeba również sprawdzić wymagania dotyczące bezpieczeństwa pożarowego i ewakuacji. Platforma nie może bez odpowiedniej analizy zajmować przestrzeni wymaganej dla drogi ewakuacyjnej. Nie należy również zakładać, że zwykłe urządzenie pionowe będzie mogło służyć do ewakuacji podczas pożaru. Takie zastosowanie wymaga odrębnych rozwiązań technicznych i organizacyjnych.

Najlepsza kolejność decyzji jest następująca: najpierw pomiar i próba przejazdu rzeczywistym wózkiem na obu przystankach, potem sprawdzenie drzwi, bramek i sterowania, następnie wybór wymiarów użytkowych podestu, a dopiero później ostateczne ustalenie udźwigu, modelu i sposobu montażu. Gdy nie da się zapewnić bezpiecznego przejazdu, należy zmienić lokalizację lub rodzaj urządzenia zamiast na siłę dopasowywać platformę do zbyt ciasnej przestrzeni.

FAQ – najczęstsze pytania o przestrzeń manewrową przed platformą pionową

Czy przed każdą platformą pionową musi być 150 × 150 cm wolnej przestrzeni?
Nie. Jest to powszechnie stosowany punkt odniesienia przy projektowaniu dostępności, ale nie uniwersalny wymóg prawny dla każdej platformy i każdego budynku. Wymagany układ należy ustalić na podstawie właściwych przepisów, dokumentacji urządzenia, sposobu wjazdu oraz potrzeb użytkowników.

Czy platforma o udźwigu 315 kg pomieści wózek elektryczny z opiekunem?
To zależy od łącznej masy użytkownika, wózka, opiekuna i wyposażenia, a także od dopuszczalnej liczby osób oraz wymiarów podestu. Nie należy zakładać możliwości wspólnego przejazdu wyłącznie na podstawie udźwigu.

Czy wymiary podestu to to samo co wymiary całej platformy?
Nie. Wymiary użytkowe określają powierzchnię dostępną dla pasażera. Gabaryty całego urządzenia obejmują również elementy konstrukcyjne. Dodatkowo poza urządzeniem potrzebna jest przestrzeń na dojazd i manewrowanie.

Co zrobić, jeśli wózek musi skręcić o 90 stopni przed bramką?
Należy wyznaczyć pełny tor jazdy z uwzględnieniem podnóżków, kół i otwartego skrzydła bramki. Następnie wykonać próbę rzeczywistym wózkiem. Jeśli manewr wymaga niebezpiecznego cofania, trzeba powiększyć przestrzeń albo zmienić układ wejścia.

Czy trzeba sprawdzać przestrzeń na obu przystankach?
Tak. Dolne i górne miejsce zatrzymania mogą mieć zupełnie inną geometrię. Szczególnie problematyczne bywają górne spoczniki, na których przestrzeń manewrową ograniczają drzwi wejściowe, balustrady i narożniki ścian.

Czy automatyczna bramka rozwiązuje problem ciasnego podjazdu?
Nie zawsze. Automatyzacja ułatwia obsługę, ale nie zwiększa fizycznie dostępnej przestrzeni. Trzeba sprawdzić tor ruchu skrzydła, szerokość przejścia i położenie użytkownika podczas otwierania.

Czy można zamontować platformę pionową na zewnątrz?
Tak, jeżeli konkretny model jest przeznaczony do takiej instalacji. Konieczne jest prawidłowe przygotowanie podłoża, odwodnienie, zapewnienie przyczepności nawierzchni i uwzględnienie warunków atmosferycznych oraz wymagań producenta.

Jaki błąd należy wyeliminować przed zamówieniem platformy?
Wybór urządzenia wyłącznie na podstawie udźwigu i katalogowych gabarytów. Najpierw trzeba sprawdzić przejazd wózkiem przez całą trasę, wraz z oboma przystankami, otwieraniem bramek i obsługą przycisków. Dopiero pozytywna ocena tej trasy uzasadnia zamówienie konkretnego urządzenia.
