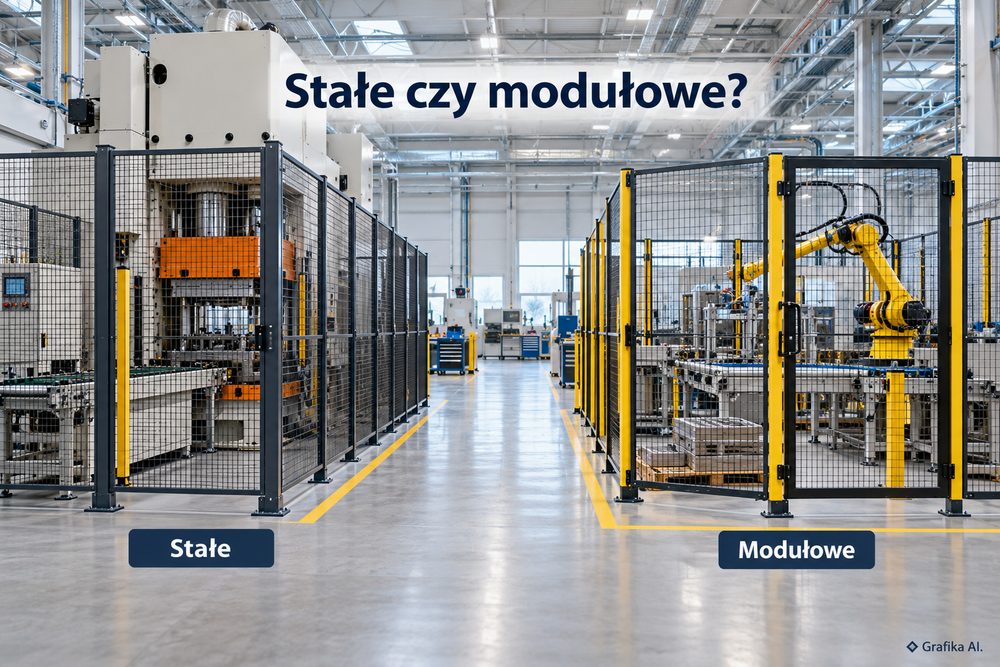

Co wybrać do zabezpieczenia maszyn – wygrodzenia przemysłowe stałe czy modułowe

Wygrodzenie maszyny ma uniemożliwić pracownikowi dostęp do strefy niebezpiecznej, ale nie powinno przy tym utrudniać codziennej obsługi urządzenia. Problem zaczyna się wtedy, gdy trzeba pogodzić bezpieczeństwo z dostępem serwisowym, transportem materiałów i planowanymi zmianami na hali. Wygrodzenia przemysłowe stałe sprawdzają się przy stabilnym układzie produkcyjnym, natomiast systemy modułowe ułatwiają przebudowę stanowisk. Różnica nie sprowadza się jednak do sposobu montażu. Wybór wpływa na koszty późniejszych modernizacji, długość przestojów i możliwość dostosowania zabezpieczeń do rzeczywistych zagrożeń.

Wygrodzenia stałe – kiedy trwała konstrukcja jest lepszym wyborem?

Wygrodzenia stałe stosuje się przede wszystkim przy maszynach, których lokalizacja i sposób pracy nie będą się zmieniać przez kilka kolejnych lat. Konstrukcja może składać się ze stalowych ram z siatką, paneli z blachy lub osłon pełnych, mocowanych do posadzki albo konstrukcji maszyny. Jej zaletą jest możliwość dokładnego dopasowania do konkretnego stanowiska, również przy nietypowych wymiarach i wymaganiach dotyczących sztywności.

Dobrym przykładem jest prasa hydrauliczna pracująca w stałym gnieździe produkcyjnym. Jeżeli operator obsługuje ją od frontu, a do pozostałych części dostęp jest potrzebny wyłącznie podczas zaplanowanych prac konserwacyjnych, trwałe osłonięcie boków i tyłu urządzenia bywa rozsądniejszym rozwiązaniem niż rozbudowany system paneli przeznaczonych do częstego demontażu.

Najważniejsze zalety konstrukcji stałych to:

• możliwość wykonania osłon pod nietypowy kształt maszyny, bez zbędnych szczelin;

• duża sztywność konstrukcji przy odpowiednim doborze profili, połączeń i zakotwień;

• brak potrzeby stosowania wielu dodatkowych łączników umożliwiających rekonfigurację;

• ograniczenie nieuprawnionego dostępu do obszarów, w których obsługa nie powinna przebywać.

Nie oznacza to jednak, że stalowa rama i mocna siatka automatycznie zapewniają bezpieczeństwo. PN-EN ISO 14120 określa wymagania dotyczące projektowania osłon stałych i ruchomych, a PN-EN ISO 13857 służy do wyznaczania odległości bezpieczeństwa uniemożliwiających dosięgnięcie stref niebezpiecznych. W praktyce trzeba uwzględnić wysokość ogrodzenia, wielkość oczek siatki, odległość od ruchomych elementów oraz możliwość sięgnięcia ponad osłoną lub pod nią.

Istotna jest również częstotliwość dostępu. Osłona stała wymagająca demontażu za pomocą narzędzia nie jest dobrym rozwiązaniem w miejscu, do którego operator musi wchodzić kilka razy podczas jednej zmiany. Tak zaprojektowane zabezpieczenie prowokuje do pozostawiania zdemontowanych paneli. W takim punkcie lepiej przewidzieć drzwi z odpowiednim urządzeniem blokującym, współpracującym z układem bezpieczeństwa maszyny.

Największą wadą konstrukcji wykonywanych na wymiar pozostaje ich ograniczona elastyczność. Przesunięcie przenośnika o 400 mm może wymagać wykonania nowych segmentów, zmiany położenia słupków i ponownego kotwienia. Dlatego stałe wygrodzenie najlepiej zamawiać dopiero po zatwierdzeniu ostatecznego układu stanowiska.

Wygrodzenia modułowe – elastyczność, która ułatwia modernizację produkcji

Wygrodzenia modułowe powstają z gotowych paneli, słupków, łączników i elementów dostępowych. Poszczególne segmenty można wymieniać lub przestawiać, zachowując elementy nadające się do ponownego wykorzystania. To szczególnie przydatne w zakładach, w których zmienia się rozmieszczenie robotów, przenośników i stanowisk montażowych.

Załóżmy, że fabryka uruchamia stanowisko z robotem przemysłowym, a za sześć miesięcy planuje dołączyć drugi podajnik. Przy wygrodzeniu modułowym można przewidzieć miejsce przyszłego rozszerzenia, a następnie wymienić wybrane panele, dołożyć słupki i przesunąć bramkę serwisową. Przy konstrukcji spawanej przebudowa zazwyczaj oznacza więcej prac ślusarskich oraz konieczność wykonania nowych elementów.

Nie każdy system modułowy daje jednak pełną swobodę konfiguracji. Rozstaw słupków, szerokości paneli, sposób łączenia i dopuszczalne obciążenia zależą od konkretnego producenta. Połączenie przypadkowych elementów pochodzących z różnych systemów może pogorszyć stabilność całości.

Przed zakupem należy sprawdzić trzy kwestie:

• Dostępność części zamiennych – czy za dwa lub trzy lata będzie można dokupić panel, słupek albo zawias z tej samej serii?

• Możliwość rozbudowy – czy standardowe połączenia pozwalają zmieniać kierunek ogrodzenia i montować dodatkowe drzwi?

• Odporność mechaniczną – czy producent określa dopuszczalne obciążenia i warunki mocowania, odpowiednie dla zagrożeń występujących przy maszynie?

W praktyce szczególnie irytujące okazują się źle zaplanowane wejścia serwisowe. Sama możliwość przestawienia paneli nie rozwiązuje problemu, gdy elektryk musi obchodzić całe stanowisko, żeby dostać się do szafy sterowniczej. Właśnie dlatego miejsca dostępu należy ustalić przed doborem szerokości segmentów.

Trzeba też rozróżnić modułowość konstrukcji od sposobu działania osłony. Panel modułowy przymocowany śrubami nadal może pełnić funkcję osłony stałej. Z kolei drzwi w tym samym systemie są osłoną ruchomą, która może wymagać urządzenia blokującego zgodnego z PN-EN ISO 14119:2025-08. Jeżeli po otwarciu drzwi operator mógłby dosięgnąć niebezpiecznego ruchu przed jego zatrzymaniem, konieczne może być również ryglowanie osłony do chwili ustania zagrożenia.

System modułowy ma największy sens tam, gdzie przebudowa stanowiska jest realnym elementem planu produkcyjnego. Jeżeli urządzenie pozostanie w niezmienionym układzie przez wiele lat, płacenie za możliwość rekonfiguracji, która nigdy nie zostanie wykorzystana, może być niepotrzebnym wydatkiem.

Koszt, montaż i bezpieczeństwo – jak porównać oba rozwiązania przed zakupem?

Porównywanie wygrodzeń wyłącznie według ceny jednego metra bieżącego prowadzi do błędnych decyzji. Dwa ogrodzenia o identycznej długości mogą mieć zupełnie inne koszty, jeżeli jedno wymaga czterech bramek z blokadami bezpieczeństwa, a drugie tylko jednego wejścia serwisowego.

Przykładowo stanowisko o wymiarach 6 × 4 m wymaga 20 m ogrodzenia przy zabudowie całego obwodu. Jeśli jeden bok przylega do odpowiednio zabezpieczonej, trwałej przegrody, długość dodatkowego wygrodzenia może spaść do 16 m. Nie można jednak automatycznie uznać zwykłej ściany lub sąsiedniej instalacji za element osłony – trzeba zweryfikować możliwość dostępu do strefy zagrożenia.

Do kalkulacji należy włączyć nie tylko panele i słupki, lecz także:

• przygotowanie posadzki, kotwy i montaż konstrukcji;

• furtki, zawiasy, zamki, urządzenia blokujące i ewentualne ryglowanie;

• integrację urządzeń ochronnych z systemem sterowania maszyny;

• ocenę ryzyka, dokumentację techniczną oraz sprawdzenie działania funkcji bezpieczeństwa;

• koszt zatrzymania produkcji na czas montażu i ewentualnych przyszłych przeróbek.

Przy porównywaniu ofert warto poprosić wykonawców o osobne wykazanie ceny konstrukcji, wyposażenia drzwi, montażu oraz prac związanych z bezpieczeństwem sterowania. Pozwoli to uniknąć pozornie atrakcyjnej oferty, w której brakuje elementów koniecznych do prawidłowego użytkowania maszyny.

W obszarach magazynowych można dodatkowo wykorzystać wygrodzenia przemysłowe o konstrukcji wolnostojącej, przeznaczone do wydzielania stref składowania i ograniczania dostępu. Nie należy jednak traktować każdego takiego systemu jako gotowej osłony bezpieczeństwa maszyny. Przegroda magazynowa służąca do kontroli dostępu nie musi spełniać wymagań stawianych zabezpieczeniom przed ruchomymi częściami urządzeń.

To rozróżnienie ma poważne konsekwencje. Ogrodzenie z siatki może wystarczyć do oddzielenia strefy przechowywania materiałów, ale niekoniecznie ochroni przed wyrzuconym detalem, odpryskiem czy uderzeniem elementu maszyny. Przy takich zagrożeniach znaczenie mają wytrzymałość paneli, sposób ich zamocowania oraz wyniki oceny ryzyka.

Podobnie jest z wysokością wygrodzenia. Panel o wysokości 2000 mm nie jest uniwersalnym standardem bezpieczeństwa dla każdej maszyny. Wymaganą wysokość i odległość od zagrożenia dobiera się łącznie, uwzględniając geometrię stanowiska i możliwość dosięgnięcia niebezpiecznych elementów.

Ostateczną decyzję można sprowadzić do trzech scenariuszy. Dla stabilnej maszyny z rzadkim dostępem serwisowym wybierz dobrze dopasowaną osłonę stałą. Dla linii modernizowanej etapami postaw na moduły, pod warunkiem zapewnienia dostępności części i odpowiedniej wytrzymałości. Przy stanowisku wymagającym regularnego wchodzenia do środka skup się przede wszystkim na prawidłowo zabezpieczonych drzwiach oraz funkcjach bezpieczeństwa, a dopiero później na rodzaju paneli.

FAQ – najczęstsze pytania o wygrodzenia maszyn

Czy wygrodzenia modułowe są mniej wytrzymałe od stałych?
Nie z definicji. Wytrzymałość zależy od przekroju profili, rodzaju paneli, połączeń i mocowania do podłoża. Konstrukcja modułowa musi być dobrana do przewidywanych obciążeń tak samo jak wykonywana na wymiar.

Czy każde wejście do wygrodzenia wymaga wyłącznika bezpieczeństwa?
Nie automatycznie. Konieczność zastosowania blokady wynika z oceny ryzyka. Jeżeli otwarcie drzwi umożliwia dostęp do niebezpiecznego ruchu maszyny, zwykły zamek mechaniczny nie zastąpi odpowiedniej funkcji bezpieczeństwa.

Czy można samodzielnie przenieść wygrodzenie modułowe?
Mechanicznie często jest to możliwe, ale po zmianie układu trzeba ponownie sprawdzić odległości bezpieczeństwa, stabilność, dostęp do stref zagrożenia i działanie urządzeń ochronnych. Samo poprawne skręcenie paneli nie wystarcza.

Jakie normy należy uwzględnić przy projektowaniu wygrodzenia?
Podstawą są PN-EN ISO 12100 dotycząca oceny ryzyka, PN-EN ISO 14120 dotycząca osłon oraz PN-EN ISO 13857 określająca odległości bezpieczeństwa. Dla urządzeń blokujących znaczenie ma PN-EN ISO 14119, a dla części systemu sterowania związanych z bezpieczeństwem m.in. PN-EN ISO 13849-1.

Czy po zamontowaniu wygrodzenia potrzebna jest ponowna ocena ryzyka?
Tak, należy zweryfikować ryzyka związane ze zmienionym stanowiskiem. Szczególnie istotne jest sprawdzenie nowych punktów dostępu, możliwości obejścia zabezpieczeń i nieoczekiwanego uruchomienia maszyny. Zakres dalszej oceny zgodności zależy od charakteru zmian.

Od czego zacząć wybór wygrodzenia?
Najpierw sporządź plan stanowiska z zaznaczonymi strefami zagrożenia, punktami dostępu serwisowego i trasami transportu materiałów. Następnie wykonaj ocenę ryzyka i określ wymagane odległości bezpieczeństwa. Dopiero na tej podstawie porównaj konstrukcję stałą z modułową. Najdroższym błędem jest zakup paneli przed ustaleniem, gdzie pracownik musi bezpiecznie wejść, a gdzie nie może mieć dostępu podczas pracy maszyny.
