Dlaczego ciśnienie przy kompresorze nie mówi całej prawdy o zasilaniu odległego stanowiska produkcyjnego?

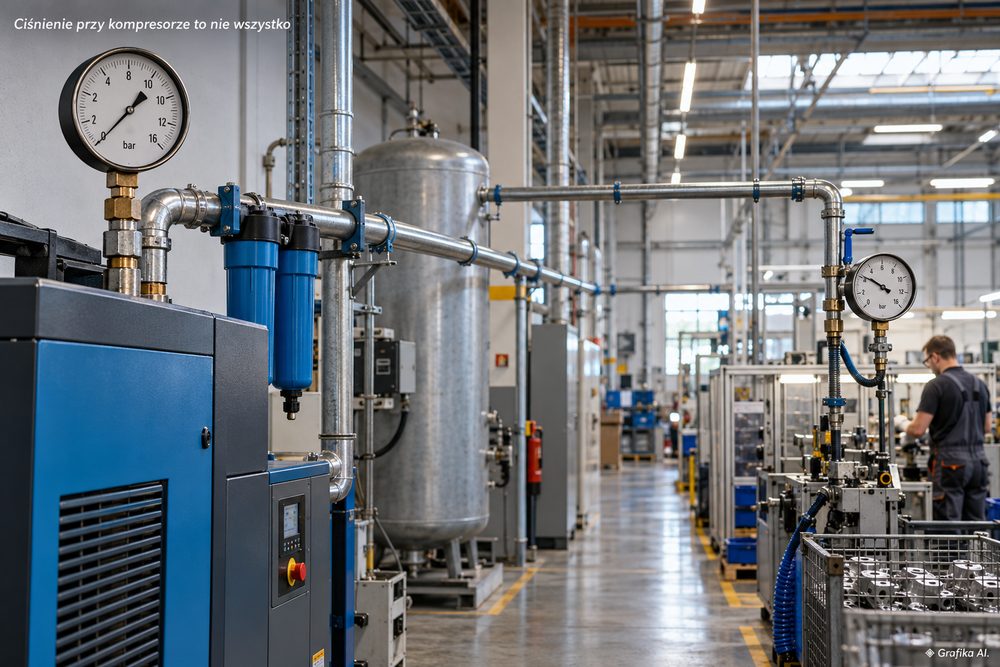

Na manometrze przy kompresorze jest 7,5 bara, a siłownik na końcu hali pracuje z opóźnieniem. Operator zgłasza problem, utrzymanie ruchu podnosi ciśnienie, maszyna przez chwilę działa lepiej. Po uruchomieniu kolejnych odbiorników kłopot wraca. To typowa sytuacja, w której ciśnienie na wyjściu sprężarki nie odzwierciedla warunków pracy odległego stanowiska produkcyjnego.

Pomiędzy sprężarką a odbiornikiem znajdują się rurociągi, zawory, filtry, reduktory, przewody elastyczne i szybkozłącza. Każdy z tych elementów stawia opór przepływającemu powietrzu. Im większe chwilowe zapotrzebowanie, tym bardziej odczuwalne mogą być straty. Dlatego instalację trzeba oceniać nie tylko na podstawie ciśnienia w sprężarkowni, ale przede wszystkim ciśnienia i przepływu dostępnego bezpośrednio przy pracującej maszynie.

Dlaczego na końcu instalacji ciśnienie spada, mimo że kompresor pracuje prawidłowo?

Ciśnienie wskazywane przez manometr przy sprężarce opisuje warunki w jednym punkcie układu. Nie informuje, ile powietrza rzeczywiście dociera do ostatniego odbiornika ani jakie straty powstają po drodze.

Podstawowym problemem są opory przepływu w instalacji sprężonego powietrza. Rosną wraz z długością rurociągu, natężeniem przepływu oraz liczbą elementów powodujących miejscowe przewężenia. Szczególnie niekorzystne są odcinki o zbyt małej średnicy wewnętrznej. Dwukrotne zwiększenie zapotrzebowania na powietrze nie oznacza jedynie dwukrotnie większej straty ciśnienia — zależność jest nieliniowa.

Przykład obliczeniowy pokazuje skalę problemu. Załóżmy, że stanowisko znajduje się 100 metrów od źródła zasilania, pobiera 1000 l/min powietrza odniesionego do warunków zasysania sprężarki, a ciśnienie na początku przewodu wynosi 7 bar(g). Przy zastosowaniu uproszczonego wzoru do szacowania strat w prostym rurociągu otrzymujemy:

• Średnica wewnętrzna 20 mm: spadek ciśnienia około 0,49 bara.

• Średnica wewnętrzna 25 mm: spadek około 0,16 bara.

• Średnica wewnętrzna 32 mm: spadek około 0,05 bara.

To wartości orientacyjne dla prostego odcinka, bez dodatkowych strat na kolanach, filtrach i przyłączach. Rzeczywisty wynik zależy również od temperatury, stanu przewodu oraz charakteru przepływu. Pokazuje jednak, dlaczego przy tej samej długości instalacji średnica wewnętrzna rury potrafi mieć większe znaczenie niż niewielka zmiana nastawy sprężarki.

W projektowaniu nowych sieci dobrym punktem odniesienia jest ograniczenie spadku ciśnienia w stałych przewodach do około 0,1 bara między sprężarkownią a najbardziej oddalonym odbiornikiem. Nie jest to uniwersalna granica awarii ani obowiązkowy parametr każdej istniejącej instalacji. Straty na filtrach, reduktorach i przewodach przyłączeniowych trzeba uwzględnić oddzielnie.

W praktyce problem często ujawnia się dopiero po rozbudowie zakładu. Rurociąg zaprojektowany dla dwóch maszyn zaczyna zasilać pięć stanowisk. Przy niewielkim obciążeniu wszystko działa poprawnie, ale podczas równoczesnego uruchamiania siłowników ciśnienie na końcu magistrali gwałtownie spada.

Kiedy zwiększenie średnicy przewodu ma sens? Gdy pomiary potwierdzają duże straty na długim odcinku rurociągu podczas przepływu projektowego. Natomiast wymiana całej magistrali będzie kosztownym błędem, jeżeli głównym ograniczeniem jest pojedyncze szybkozłącze o małym przelocie albo zatkany wkład filtra przy maszynie.

Pomiar pod obciążeniem ujawnia problemy, których nie widać na manometrze

Manometr wskazujący 6,8 bara przy wyłączonej maszynie nie potwierdza prawidłowego zasilania. Kiedy powietrze nie przepływa, straty wynikające z oporów przepływu praktycznie zanikają. Dopiero uruchomienie odbiornika pokazuje, czy instalacja potrafi dostarczyć wymagany strumień powietrza.

Warto rozważyć przykład stanowiska pakującego z kilkoma siłownikami pneumatycznymi. Producent maszyny wymaga minimum 6 bar(g) na jej wejściu podczas pracy. Manometr przy kompresorze pokazuje stabilne 7,2 bara, a przy maszynie w spoczynku jest 6,9 bara. Podczas jednoczesnego wysunięcia siłowników ciśnienie spada jednak do 5,4 bara.

Skutki są konkretne. Przy takim spadku ciśnienia siła teoretyczna siłownika, w uproszczeniu proporcjonalna do ciśnienia roboczego, maleje o około 10% względem pracy przy 6 barach. Dodatkowo ograniczony przepływ przez zawory może wydłużać czas ruchu tłoka. Maszyna nie zawsze zatrzyma się całkowicie — czasem po prostu nie zdąży wykonać operacji w przewidzianym cyklu.

Dlatego diagnostykę należy przeprowadzać według określonej kolejności:

1. Sprawdź wymagania odbiornika — minimalne ciśnienie podczas pracy, maksymalny pobór powietrza i dopuszczalne wahania ciśnienia.

2. Zmierz ciśnienie równocześnie w kilku punktach — za zespołem przygotowania powietrza w sprężarkowni, przed lokalnym zespołem filtracyjno-redukcyjnym oraz na wejściu do maszyny lub możliwie blisko krytycznego siłownika.

3. Zarejestruj pełny cykl pracy — szczególnie momenty największego poboru i równoczesnej pracy innych maszyn. Do krótkich impulsów potrzebny jest rejestrator o odpowiedniej częstotliwości próbkowania, a nie tylko manometr ze wskazówką.

4. Porównaj spadki na poszczególnych elementach — jeżeli za filtrem ciśnienie jest wyraźnie niższe niż przed nim, najpierw sprawdź wkład, obudowę i przepustowość urządzenia.

5. Zweryfikuj przepływ — wymagane l/min lub m³/min porównuj przy tych samych warunkach odniesienia. Wydajność FAD sprężarki nie jest tym samym co objętościowy przepływ powietrza pod ciśnieniem w rurze.

Dobrym przykładem jest filtr, którego różnica ciśnień pod nominalnym obciążeniem wzrosła z 0,1 do 0,4 bara. Jeżeli producent określa dopuszczalny spadek ciśnienia, należy kierować się właśnie tym parametrem. Wymiana wkładu może usunąć problem bez ingerowania w nastawy kompresora.

Istotna jest również lokalizacja punktu pomiarowego. Ciśnienie przed reduktorem nie mówi, jakie ciśnienie utrzymuje się za nim podczas intensywnego poboru. Zdarza się, że reduktor ustawiony na 6 barów ma za małą przepustowość i nie jest w stanie utrzymać tej wartości przy wymaganym przepływie.

Pomiar pod obciążeniem ma największy sens wtedy, gdy występują okresowe spadki wydajności, błędy automatyki, nieregularne ruchy siłowników lub zakłócenia po uruchomieniu sąsiednich stanowisk. Jeżeli natomiast ciśnienie bezpośrednio przy odbiorniku pozostaje stabilne i zgodne z dokumentacją, dalsze podnoszenie go nie rozwiąże problemu. Trzeba wtedy sprawdzić zawory sterujące, średnice przewodów za zaworem, tłumiki wydechu oraz stan samego siłownika.

Jak poprawić zasilanie odległego stanowiska bez niepotrzebnego zwiększania ciśnienia?

Podnoszenie nastawy sprężarki jest kuszące, bo wymaga mniej pracy niż przebudowa instalacji. Ma jednak poważną wadę: cały zakład zaczyna pracować przy wyższym ciśnieniu, mimo że problem występuje tylko w jednej części sieci.

Wyższe ciśnienie tłoczenia zazwyczaj zwiększa zapotrzebowanie sprężarki na energię. Może również nasilać straty na nieszczelnościach i zwiększać zużycie powietrza przez odbiorniki bez własnej stabilizacji ciśnienia. Co gorsza, gdy część maszyn przestaje pobierać powietrze, spadki ciśnienia w instalacji maleją, przez co pozostałe odbiorniki mogą zostać zasilone ciśnieniem wyższym od potrzebnego.

Rozwiązanie należy wybrać na podstawie miejsca i charakteru strat.

Przypadek pierwszy: zbyt wąska magistrala. Jeśli pomiary pokazują znaczny spadek między sprężarkownią a odległą częścią hali, rozsądne jest zwiększenie średnicy krytycznego odcinka albo wykonanie dodatkowej drogi zasilania. W rozbudowanych zakładach sprawdza się magistrala pierścieniowa, która umożliwia dopływ powietrza z dwóch kierunków. Jej wykonanie wymaga jednak miejsca, prawidłowego rozmieszczenia zaworów odcinających i uwzględnienia przepływów w poszczególnych gałęziach. Przy pojedynczej maszynie oddalonej o kilkanaście metrów budowanie pierścienia bywa po prostu nieuzasadnione.

Przypadek drugi: krótkie, intensywne pobory powietrza. Stanowisko może przez większość czasu zużywać 200 l/min, a przez kilka sekund wymagać wielokrotnie większego przepływu. W takiej sytuacji pomaga lokalny zbiornik buforowy zasilający odbiornik podczas szczytowego poboru.

Przykładowo zbiornik o pojemności 100 litrów, pracujący w zakresie od 7 do 6 bar(g), może oddać w przybliżeniu 100 litrów powietrza przeliczonego na warunki atmosferyczne. Jeżeli chwilowe zapotrzebowanie przewyższa dopływ o 600 l/min, taki zapas wystarczy teoretycznie na około 10 sekund. Obliczenie nie uwzględnia dodatkowych strat i ograniczeń przepływu. Zbiornik musi być również prawidłowo dobrany pod względem ciśnienia dopuszczalnego, zabezpieczeń i wymagań dotyczących urządzeń ciśnieniowych.

Bufor ma sens przy krótkich impulsach, między którymi instalacja zdąży uzupełnić zapas. Nie zastąpi większego rurociągu ani wydajniejszej sprężarki, jeżeli niedobór powietrza jest ciągły.

Przypadek trzeci: ograniczenia na przyłączu maszyny. Bywa, że magistrala ma odpowiednią średnicę, ale ostatnie dwa metry zasilania wykonano przewodem o zbyt małym przekroju i podłączono szybkozłącze o niewystarczającej przepustowości. Wówczas modernizacja przyłącza, dobór właściwego zespołu FRL i usunięcie zbędnych przewężeń mają pierwszeństwo przed kosztowną przebudową hali.

Przy doborze sprężarek, zbiorników i elementów sieci trzeba porównywać nie tylko nominalne ciśnienie, ale też rzeczywistą wydajność, opory przepływu, cykl pracy odbiorników oraz wymagania dotyczące jakości sprężonego powietrza. Nie można też pomijać skutków kondensacji wilgoci, korozji starszych stalowych przewodów czy zanieczyszczonych filtrów.

Najdroższy błąd to zakup mocniejszego kompresora przed sprawdzeniem instalacji. Jeżeli źródło ma wystarczającą wydajność, a ograniczeniem jest przewód lub armatura, większa maszyna nie usunie przyczyny spadków ciśnienia.

FAQ – najczęstsze pytania o ciśnienie na odległych stanowiskach

Ile wynosi dopuszczalny spadek ciśnienia w instalacji sprężonego powietrza?
Dla dobrze projektowanej stałej sieci rurociągów często przyjmuje się cel około 0,1 bara do najdalszego odbiornika. Osobno trzeba uwzględnić filtry, reduktory, przewody elastyczne i armaturę. Ostateczny bilans zależy od wymagań maszyny.

Czy zwiększenie ciśnienia na kompresorze poprawi pracę odległego stanowiska?
Może doraźnie poprawić sytuację, ale nie usuwa oporów przepływu. Zwiększa koszty wytwarzania powietrza i może powodować nadmierne ciśnienie przy odbiornikach znajdujących się bliżej sprężarkowni.

Gdzie najlepiej zamontować manometr kontrolny?
Na wejściu do maszyny, za lokalnym zespołem przygotowania powietrza. Przy diagnostyce krótkich spadków potrzebny jest również rejestrator ciśnienia, a czasami dodatkowy czujnik blisko odbiornika.

Czy zbiornik sprężonego powietrza przy maszynie rozwiąże problem?
Tak, jeśli problemem są krótkotrwałe szczyty poboru i zbiornik ma czas na ponowne napełnienie. Przy stałym niedoborze przepływu konieczna jest modernizacja zasilania.

Kiedy trzeba zwiększyć średnicę rurociągu?
Gdy pomiary i obliczenia wykazują, że przy wymaganym przepływie straty na danym odcinku są zbyt duże. Nie należy dobierać średnicy wyłącznie na podstawie odległości od sprężarki.

Od czego rozpocząć diagnostykę?
Od równoczesnego pomiaru ciśnienia przy źródle i przy najbardziej oddalonym odbiorniku podczas największego rzeczywistego obciążenia. Następnie trzeba ustalić, na którym odcinku występuje największa strata. Dopiero ten wynik powinien decydować o wymianie filtrów, zmianie średnicy przewodu, zastosowaniu bufora lub regulacji parametrów sprężarki.
